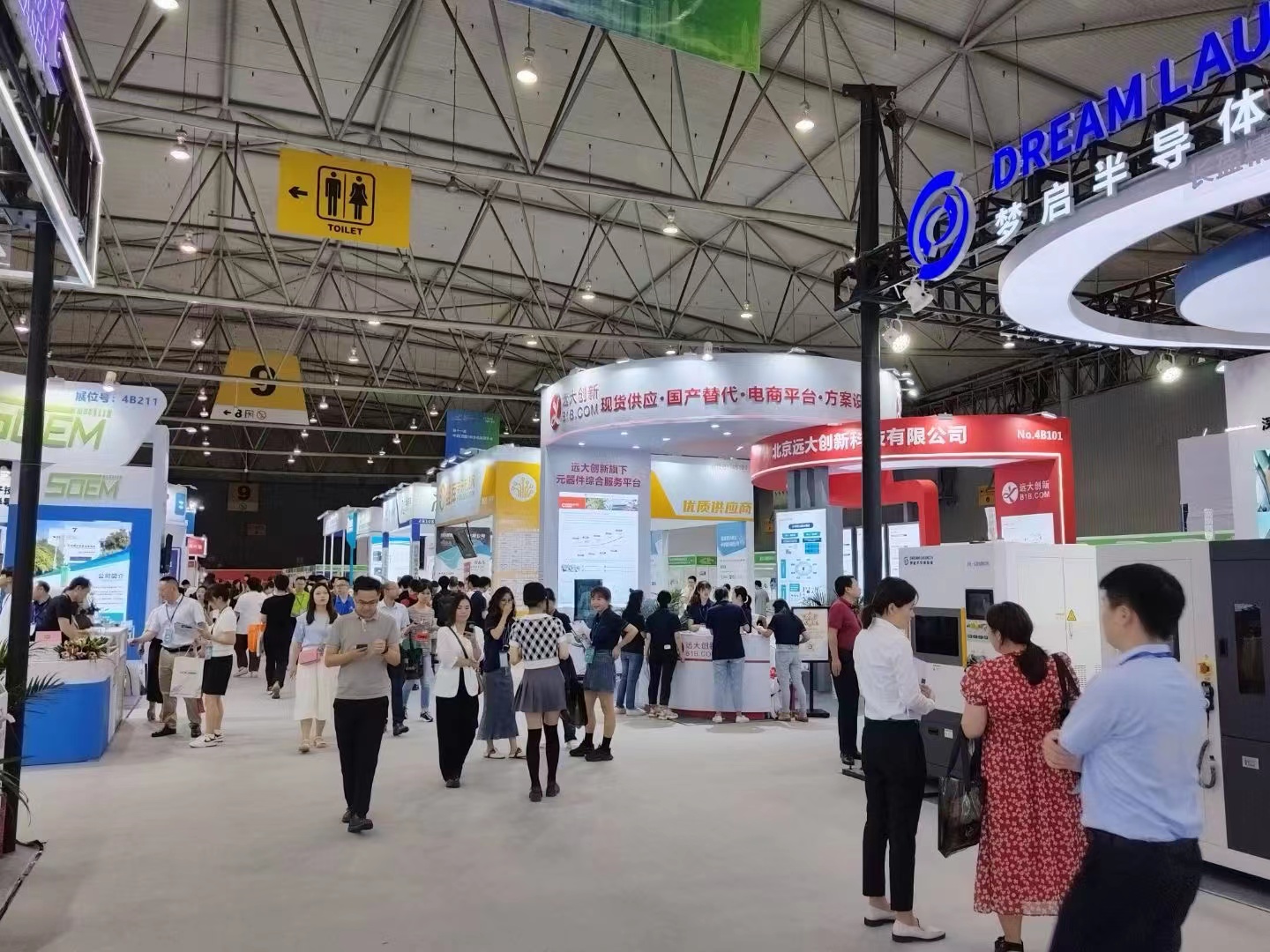

第十一屆中國(西部)電子信息博覽會(以下簡稱西部電博會)以“十年再啟航 智鏈匯集群”為主題,于7月13-15日在成都世紀城新國際會展中心8、9號館舉辦,并設置數字產業館、基礎電子館兩大展館,展示面積超3萬㎡,匯集500余家參展企業。
夢啟半導體裝備與眾多產業鏈品牌企業齊聚成都,攜系統解決方案和工藝設備亮相。
高科技產品全方位覆蓋產業鏈
西部電博會是西部地區最大的電子信息行業盛會,本屆博覽會將通過智能終端、網絡安全、西部電子信息成果、電子元器件與集成電路、智能制造、特種電子6大專業展區,打造一場西部電子信息行業巔峰盛會,為業界充分展示了智能時代電子信息產業最新發展成果與趨勢。

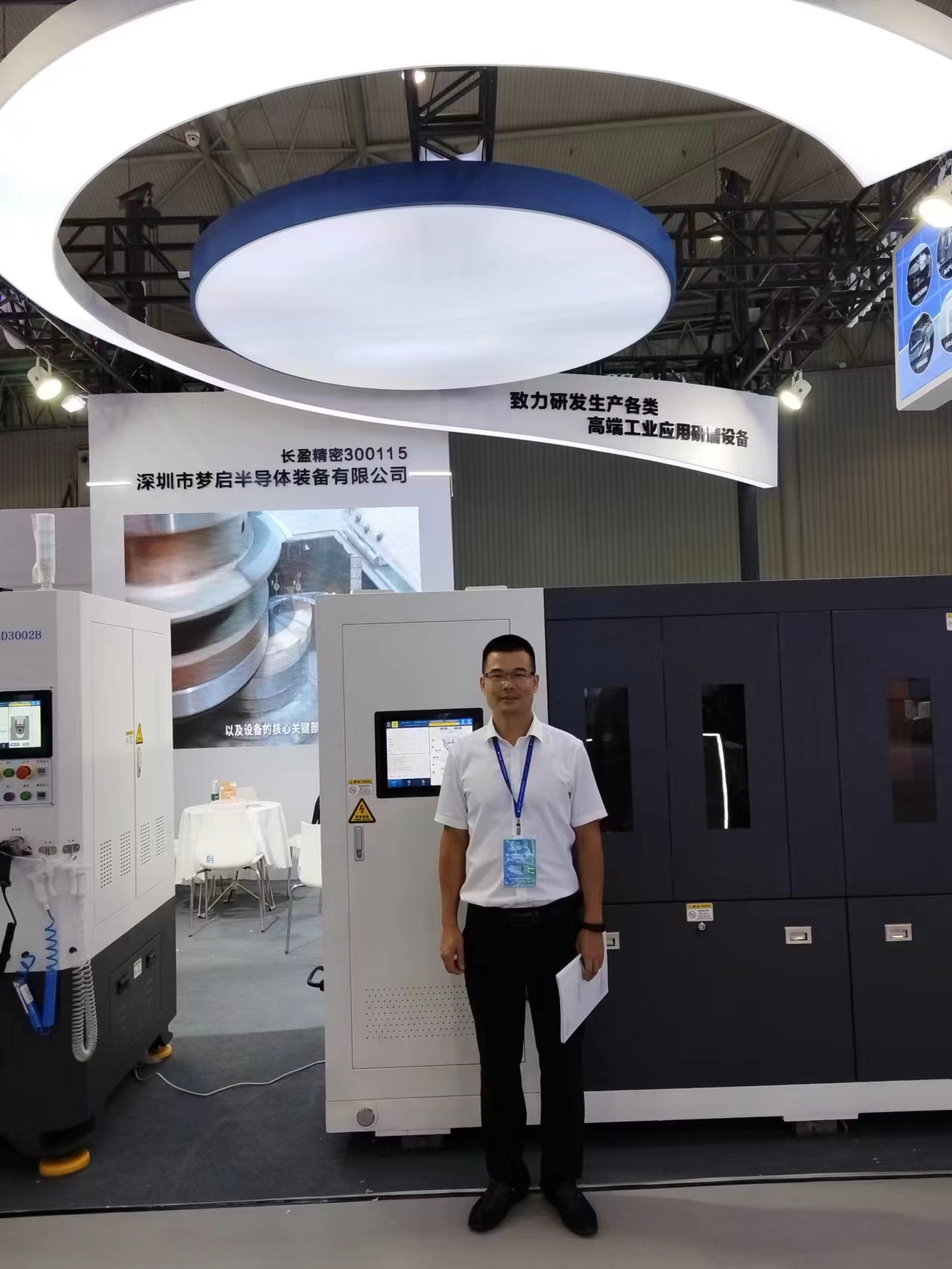

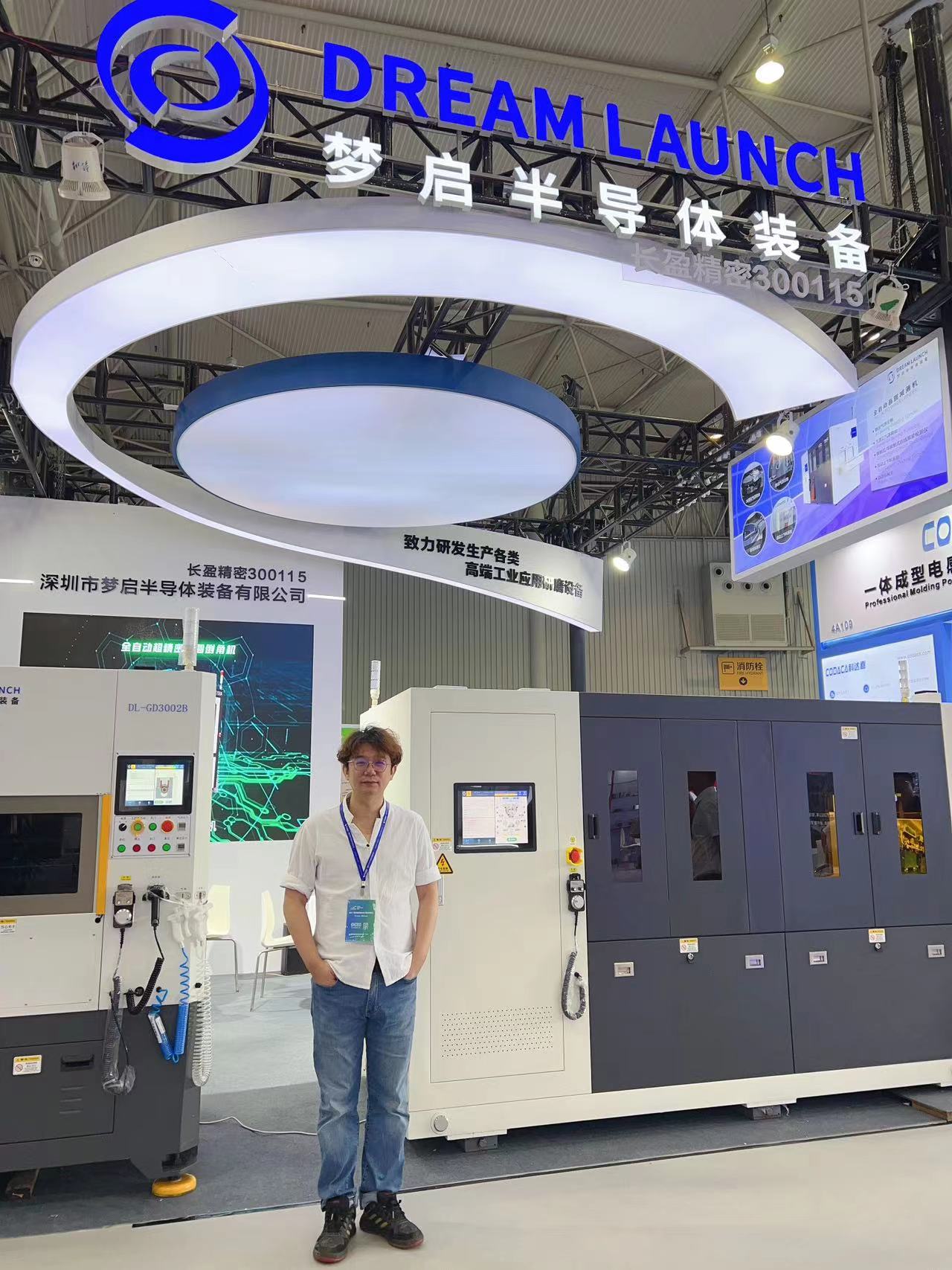

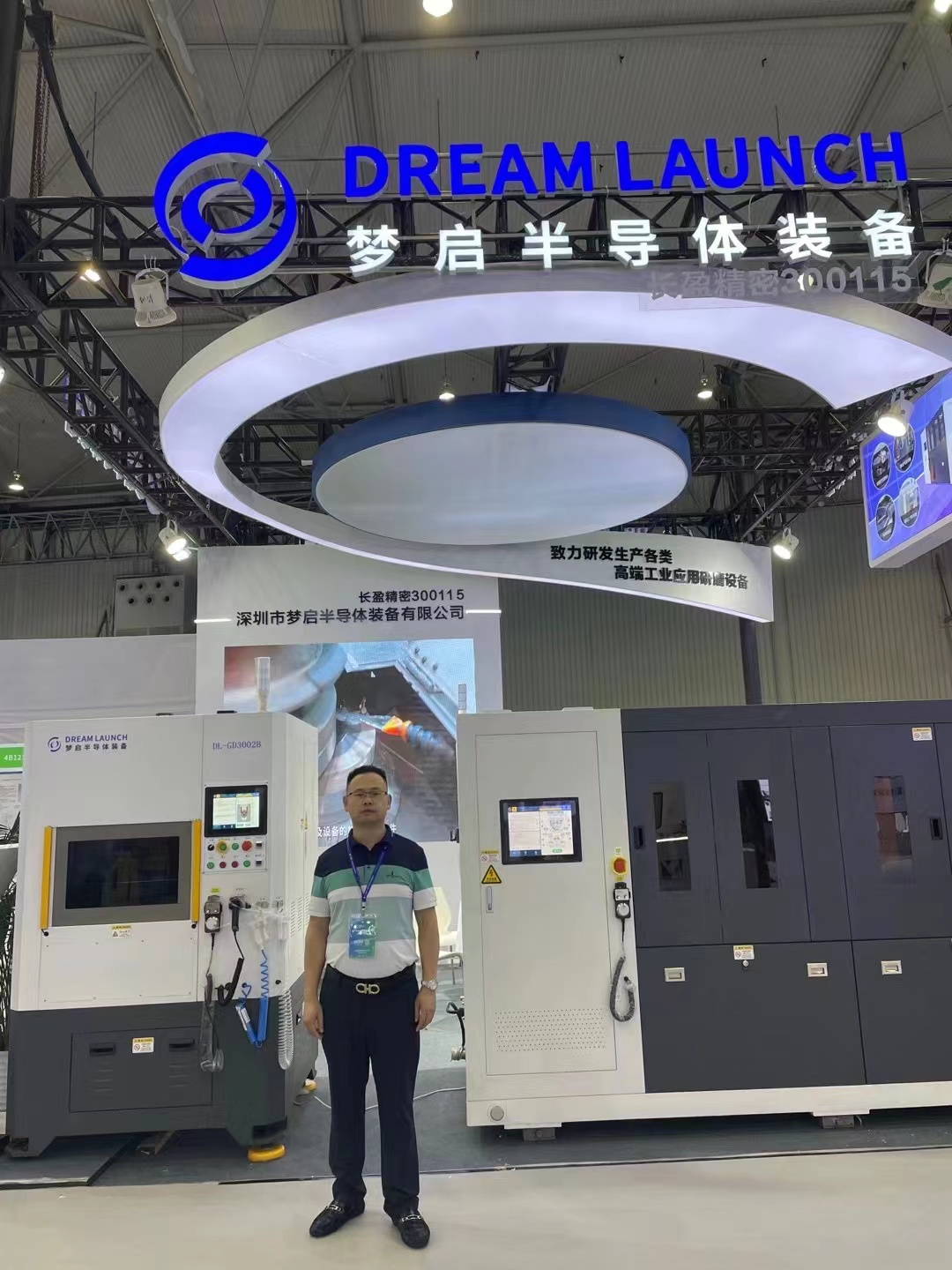

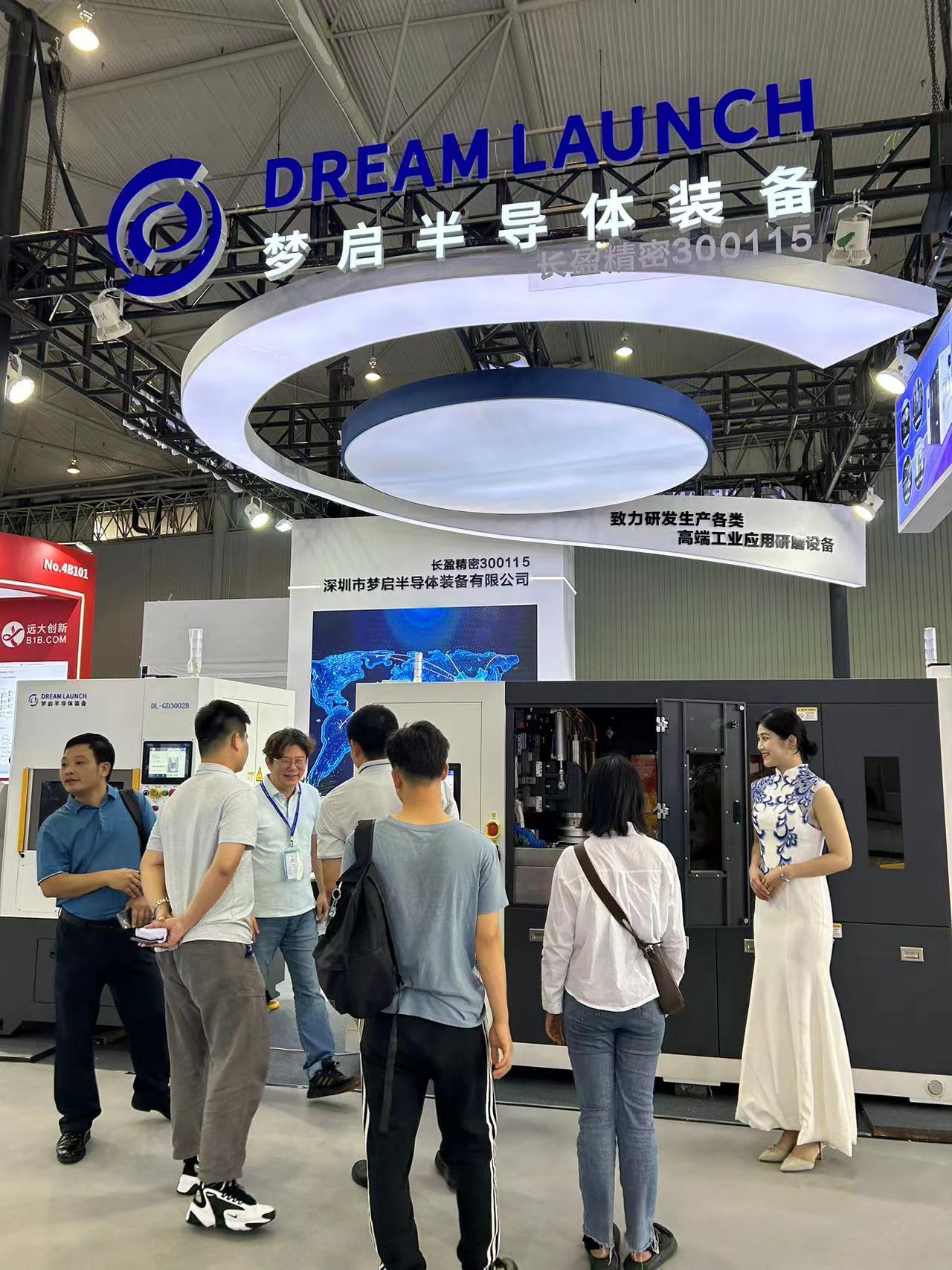

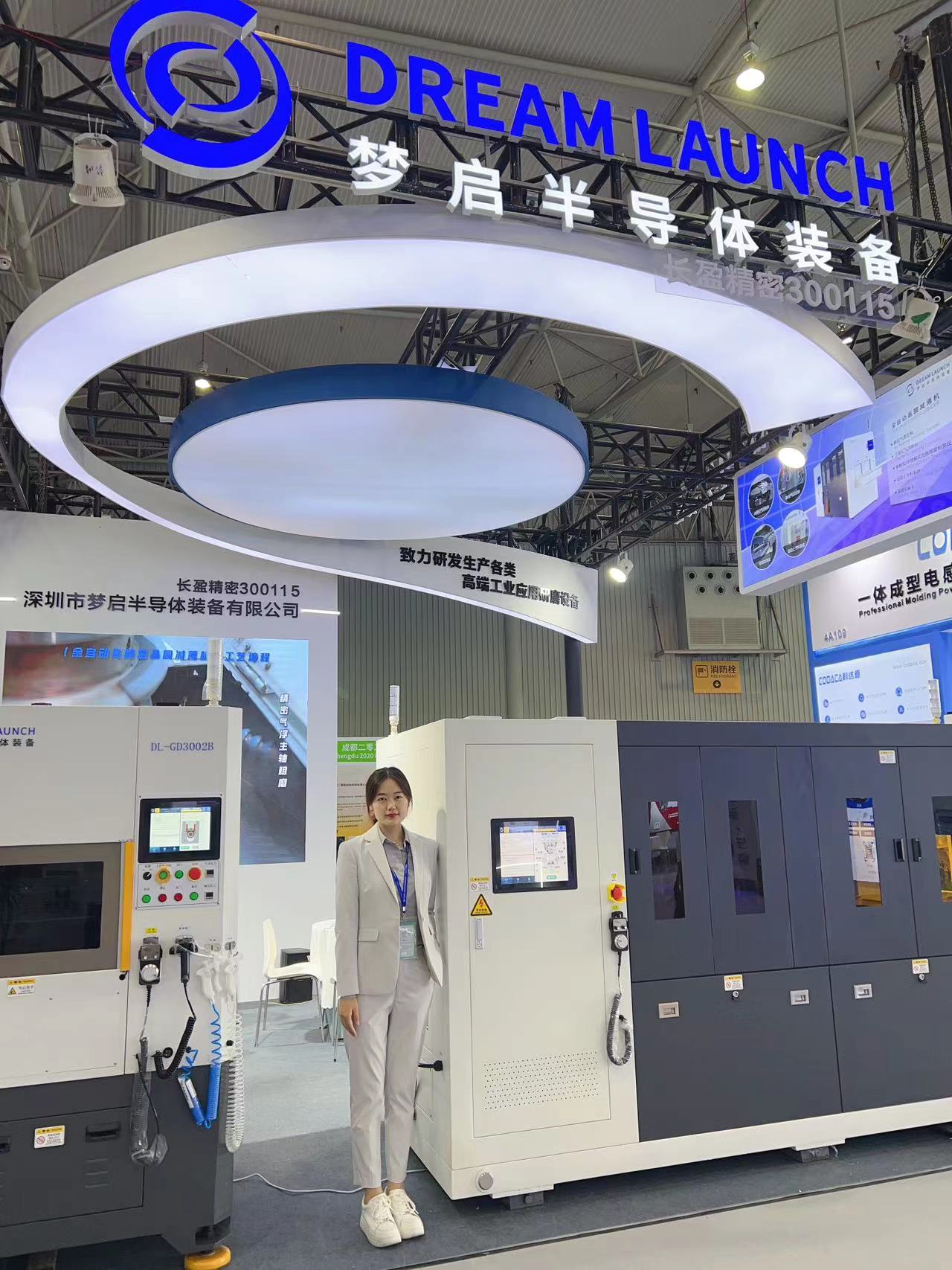

夢啟半導體裝備這次展示了公司自主研發的三臺設備——全自動超精密晶圓減薄機、單工位減薄機、全自動高精密倒角機。

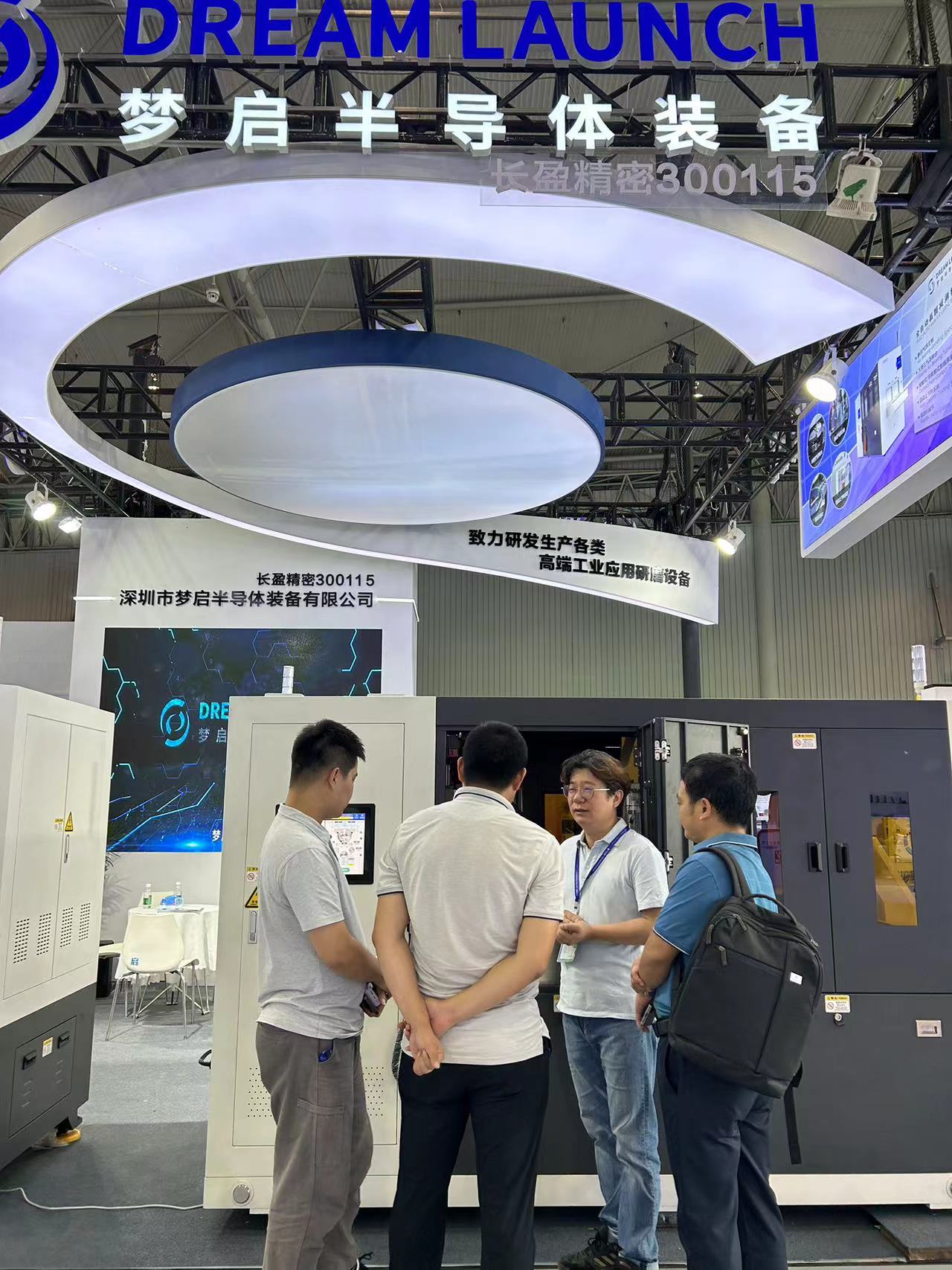

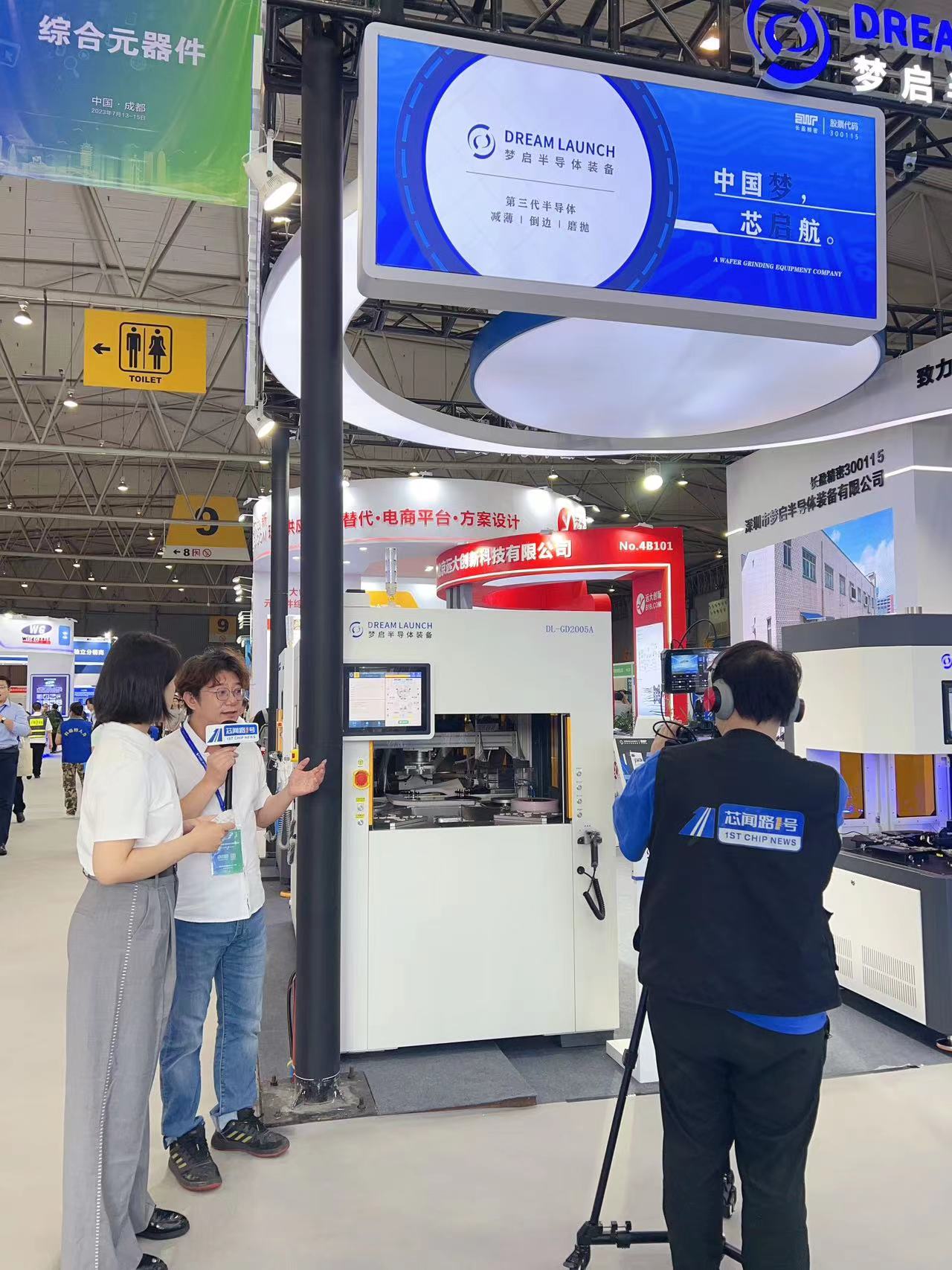

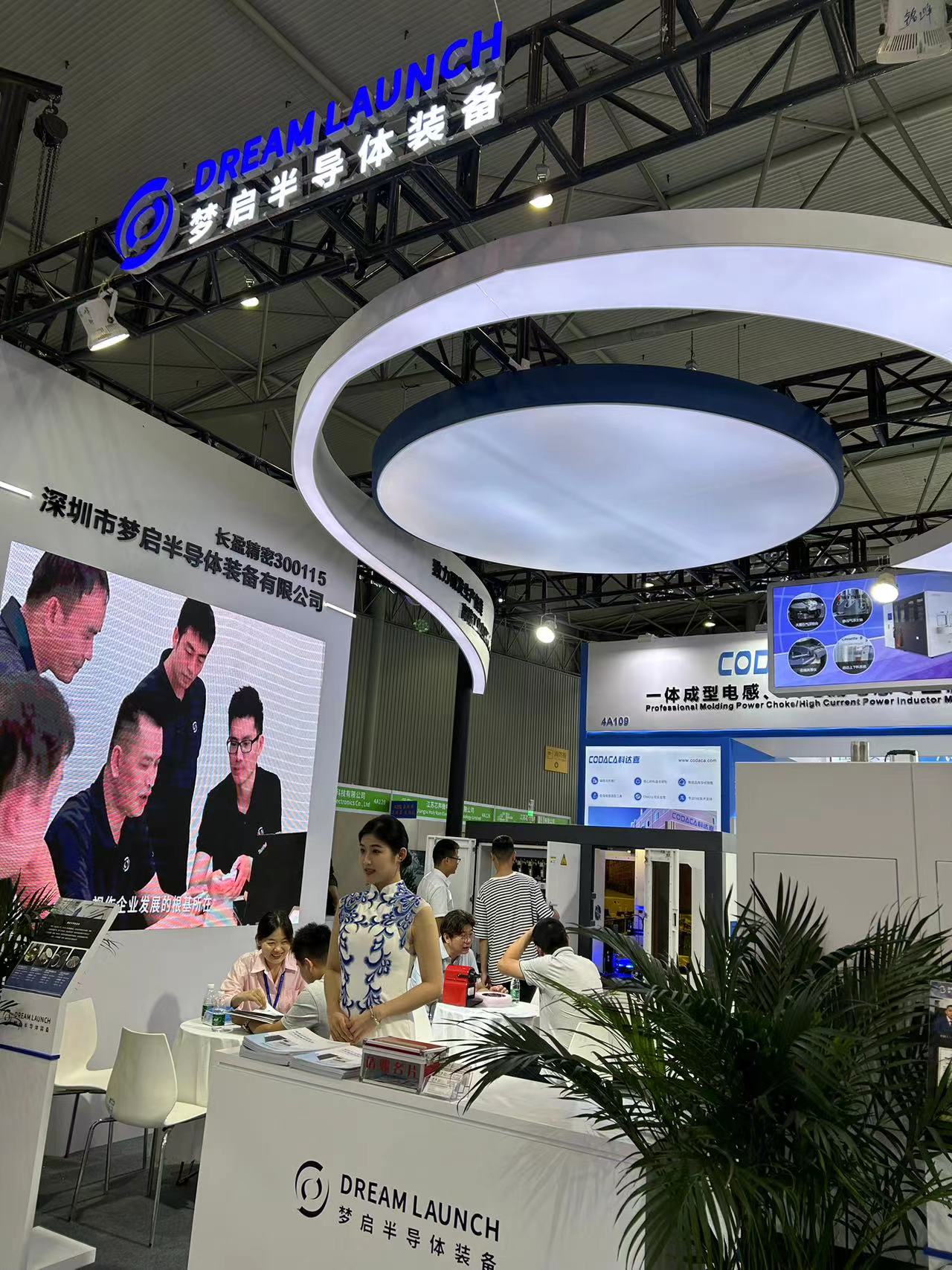

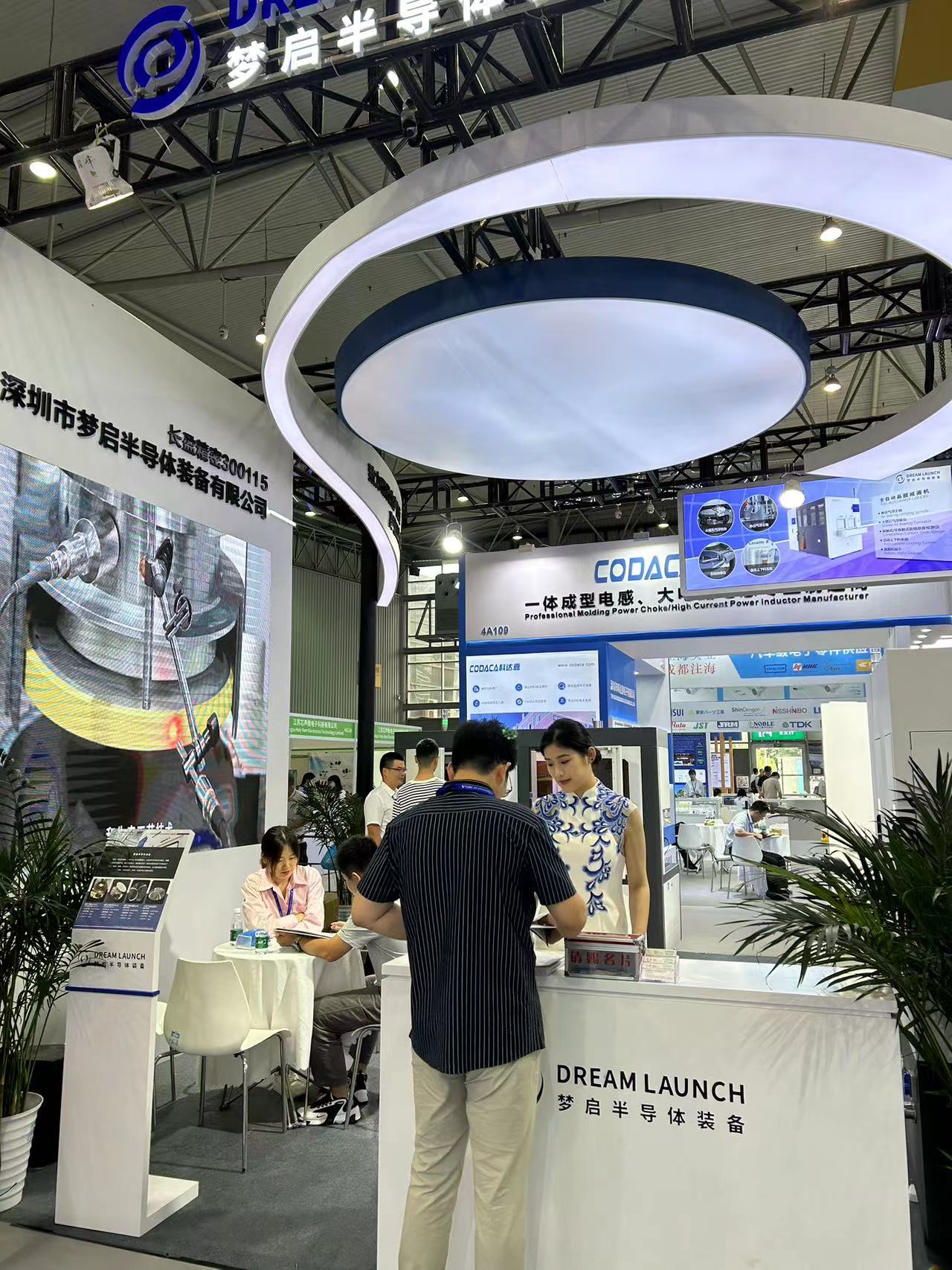

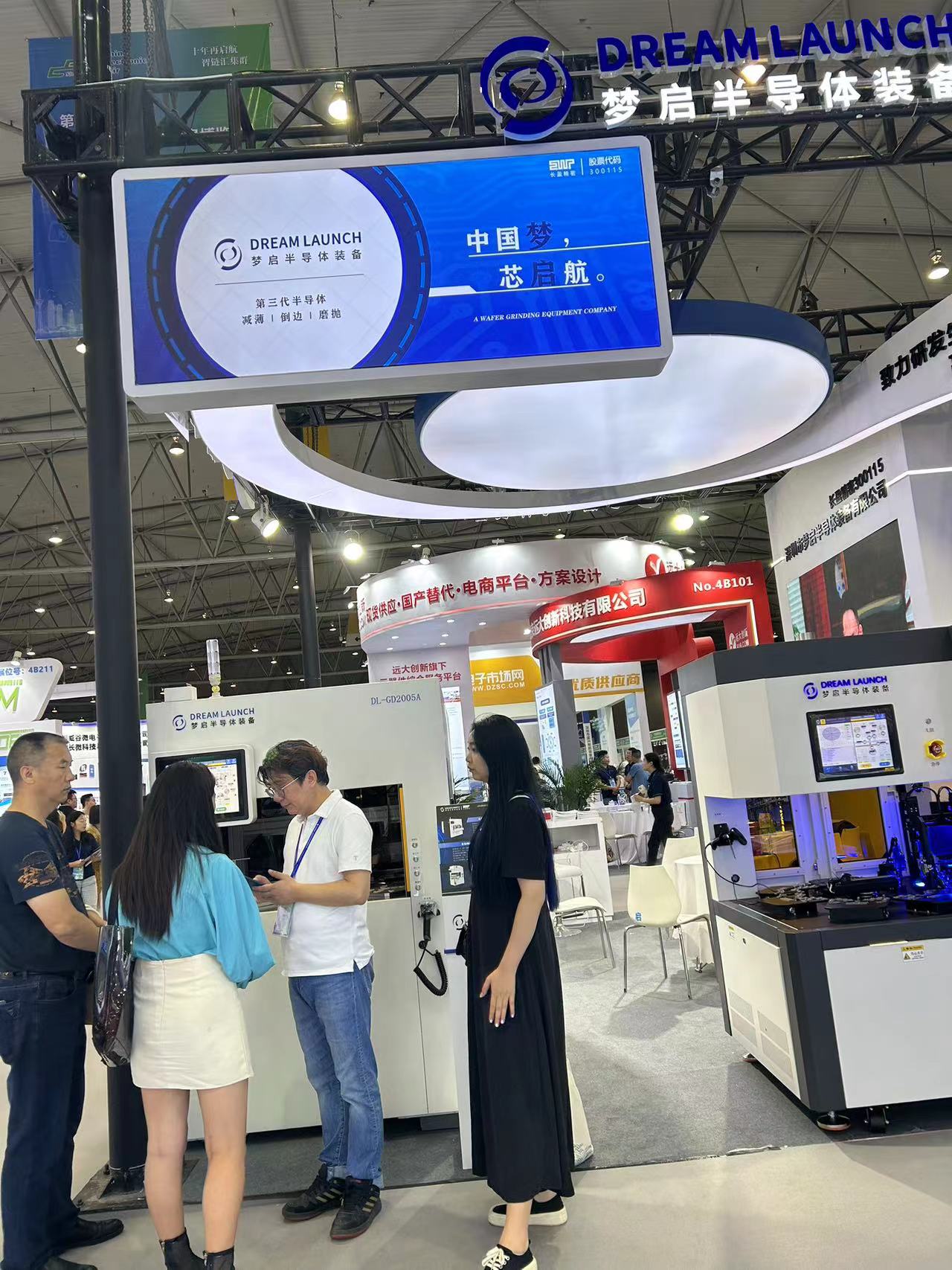

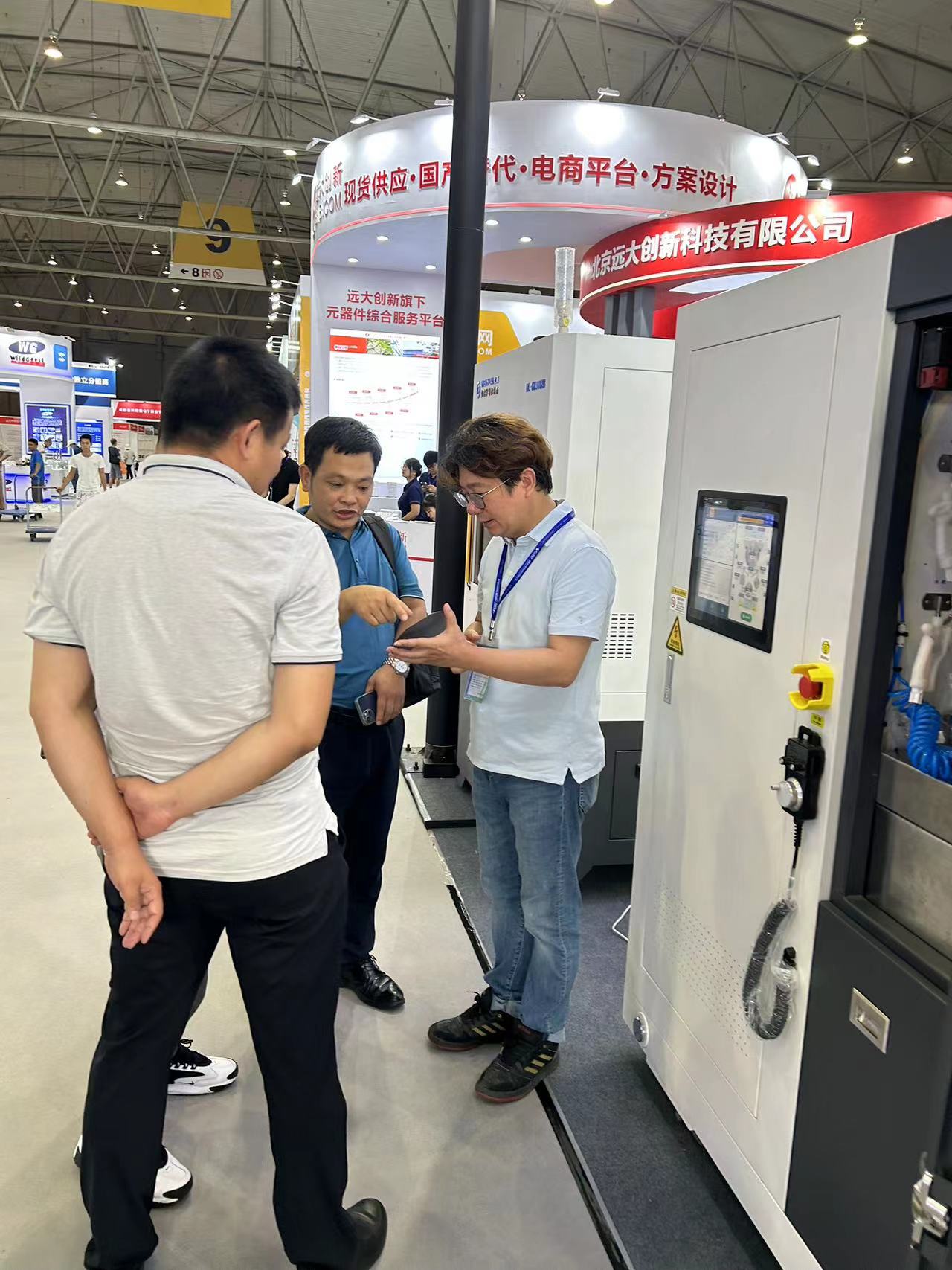

火熱咨詢現場

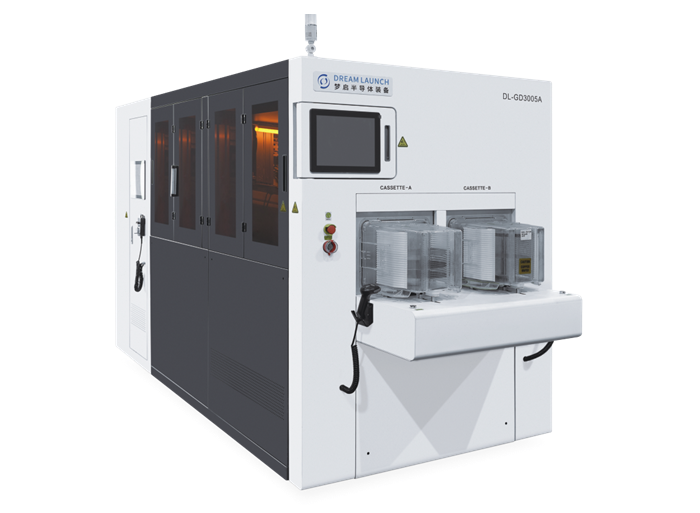

夢啟-全自動超精密晶圓減薄機
1
減薄單元采用軸向進給(ln-Feed)磨削原理,兼容Φ100~300mm晶圓磨削減薄加工。
2
設備配有MARPOSS在線測量?jī)x單元,加工時實時測量產品厚度,精確控制減薄厚度。也可選配非接觸測量NCG單元。
3
設備核心是具有自主產權的2個靜壓氣浮磨削主軸、3個高精度晶圓主軸及1個高剛度大直徑氣浮回轉工作臺構造的全自動磨削減薄機。
4
全自動上下料??蛇M(jìn)行4寸(40um)~ 12寸(80um)超薄晶圓加工。
5
分別在前面、左面、右面各配置了1臺觸摸式液晶顯示器,方便在不同區域作業需求,提高了操作便利性。控制畫面可同步顯示加工狀況和設備狀態,操作人員只要觸摸控制畫面上的按鈕,就可以簡單地完成操作。

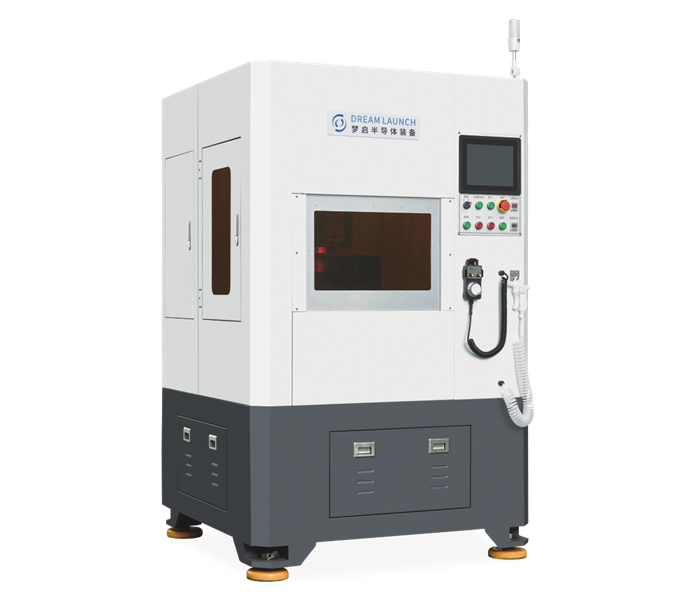

夢啟-單工位減薄機
本機器采用晶圓自旋轉研磨法的原理為:采用略大于晶圓的工件轉臺,工件通過真空吸盤夾持在工件轉臺的中心,磨輪邊緣調整到工件的中心位置,工件和砂輪繞各自的軸線回轉,進行切入減薄。砂輪與工件的接觸長度、接觸面積、切入角不變,研磨力恒定,加工狀態穩定,可以避免工件出現中凸和塌邊現象。尤其對較薄的工件表現較為明顯。
研磨主軸均采用氣浮軸承結構,定子、轉子之間由于沒有機械軸承的摩擦力,磨損程度降到了最低,從而確保精度始終保持穩定。
氣浮軸承阻力較低,允許較高的速度,并能同時保持較低的振動水平。
氣浮主軸精確的、可重復的運動,使得表面光度達到了非常出色的程度。由于硬度是由貫穿軸承的、始終如一的空氣流提供的,轉子所經受的、來自外負載的作用力,在其旋轉時穩定的分布在所有點上。這一特性與磨削時產生良好的表面光度息息相關。

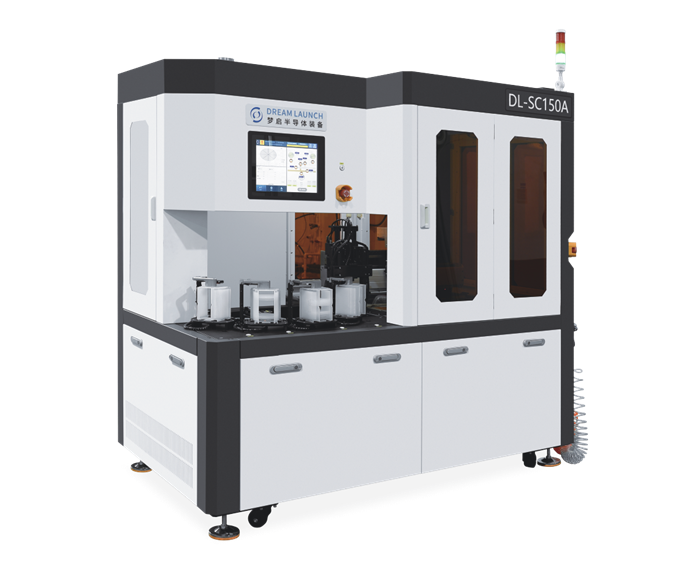

夢啟-全自動高精密倒角機
晶圓倒角單元采用側向進給磨削原理,兼容中?4''/?6''/?8'',晶圓倒角加工。
設備配有精密在線測量厚度儀單元和CCD視覺模組,加工時先測量產品厚度和精確定位圓心控制倒角角度。加工完后可測量直徑,真圓度,直線邊到圓心尺寸,倒角邊尺寸。
設備具有多段倒角程序、粗磨、精磨倒角功能,滿足各類工藝需求。
設備核心磨削主軸、承片主軸及視覺定位和測厚系統都是自主研發生產。
全自動上下料和不良品下料工位??蛇M(jìn)行0.4mm-1.5mm厚的晶圓雙面倒角加工。
6
配置了觸摸式液晶顯示器,提高了操作便利性??刂飘?huà)面可同步顯示加工狀況和設備狀態,操作人員只要觸摸控制畫面上的按鈕,就可以簡單地完成操作。
深圳市夢啟半導體裝備有限公司
專注于晶圓減薄機、高精密拋光機、高精密倒角機等半導體產業智能裝備的制造商
