更厚的晶圓需要超精細的晶圓減薄機，主要是為了在去除大量材料的同時，確保晶圓表面質量、厚度均勻性以及避免損傷，滿足后續工藝和器件性能的要求。以下是具體原因分析：

       1. 表面質量要求

       去除加工損傷層：晶圓在前期加工（如切割、研磨）中會產生表面損傷層（如微裂紋、殘余應力等）。超精細研磨通過更小的磨粒和更精細的工藝，能夠有效去除這些損傷層，避免對后續工藝（如光刻、刻蝕）和器件性能（如漏電流、可靠性）產生不良影響。

       提高表面平整度：超精細研磨能夠顯著降低晶圓表面的粗糙度，提高平整度，確保后續薄膜沉積的均勻性和器件的電學性能。

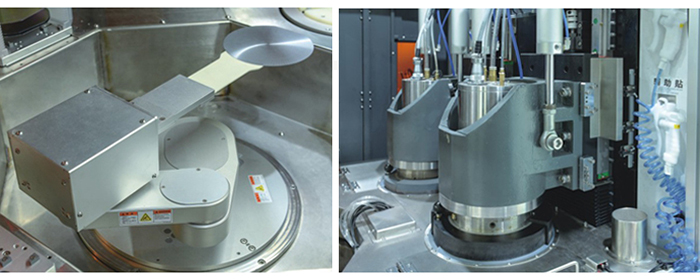

晶圓減薄機工作臺

       2. 厚度均勻性控制

       避免厚度偏差：更厚的晶圓在研磨過程中，若使用普通研磨方法，容易出現厚度不均勻的問題，導致局部過薄或過厚。超精細研磨通過精確控制研磨參數（如壓力、速度、磨粒大?。?，能夠?qū)崿F(xiàn)更均勻的厚度控制，滿足后續工藝對晶圓厚度的嚴格要求。

減少翹曲和應力：超精細研磨能夠減少晶圓內部的殘余應力，降低晶圓翹曲的風險，確保晶圓在后續工藝中的穩定性。

       3. 避免晶圓損傷

       防止裂紋擴展：更厚的晶圓在研磨過程中，若研磨力過大或磨粒過粗，容易產生裂紋并擴展，導致晶圓報廢。超精細研磨通過更小的磨粒和更低的研磨力，能夠減少   裂紋產生的風險。

       減少表面劃痕：普通研磨方法容易在晶圓表面產生劃痕，影響器件的良率和性能。超精細研磨能夠顯著減少表面劃痕，提高晶圓的表面質量。

       4. 適應后續工藝需求

       滿足光刻工藝要求：現代半導體工藝中，光刻工藝對晶圓表面的平整度和厚度均勻性要求極高。超精細研磨能夠確保晶圓表面質量滿足光刻工藝的需求，避免因表面質量問題導致的光刻圖案失真或器件失效。

       提高器件性能：晶圓的表面質量和厚度均勻性直接影響器件的性能（如載流子遷移率、漏電流等）。超精細研磨能夠提高晶圓的表面質量和厚度均勻性，從而提高器件的性能和可靠性。

       5. 降低工藝成本

       減少后續拋光時間：超精細研磨后的晶圓表面質量較高，后續拋光工藝的時間和成本可以顯著降低，提高整體工藝效率。

       提高良率：通過減少晶圓損傷和厚度偏差，超精細研磨能夠提高晶圓的良率，降低生產成本。

       6. 技術發展趨勢

       先進制程需求：隨著半導體技術向更先進制程（如7nm、5nm及以下）發展，對晶圓表面質量和厚度均勻性的要求越來越高。超精細研磨技術能夠滿足這些先進制程的需求，成為半導體制造中的關鍵工藝之一。

        深圳市夢啟半導體裝備有限公司專業研發和生產晶圓減薄機，碳化硅減薄機，半導體減薄機，硅片減薄機，歡迎大家來電咨詢或來公司實地考察！
