晶圓磨邊機和晶圓倒角機在半導體制造中均用于晶圓邊緣加工，但兩者在功能目標、加工工藝、設備結構、應用場景等方面存在顯著差異。以下為具體分析：

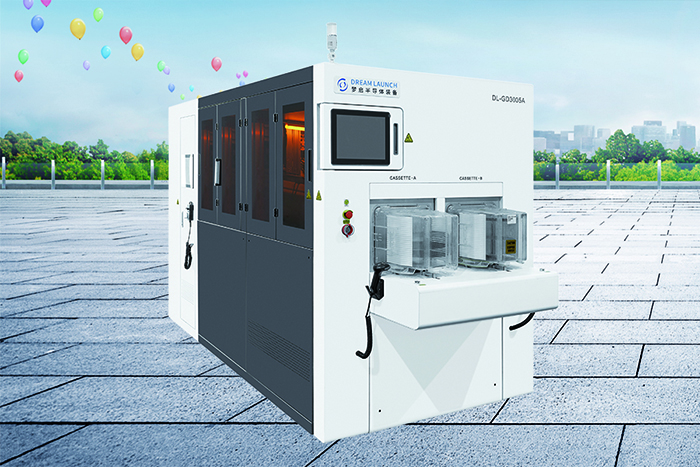

晶圓倒角機

        一、功能目標不同

       晶圓磨邊機：側重于邊緣形貌修整與尺寸控制，通過去除晶圓邊緣多余材料，消除切割、研磨等工序產生的微觀裂紋、毛刺或不規則形貌，確保邊緣輪廓符合設計公差，為后續工藝提供穩定的基礎。

       晶圓倒角機：聚焦于邊緣應力釋放與強度提升，通過在晶圓邊緣加工特定角度的倒角（如45°或弧形），降低邊緣應力集中風險，防止后續加工或使用過程中發生崩邊、裂紋擴展等問題，同時提升晶圓在封裝、運輸中的抗沖擊能力。

       二、加工工藝差異

       晶圓磨邊機：

       加工方式：采用金剛石砂輪或研磨盤進行物理研磨，通過控制砂輪轉速、進給速度和壓力，實現邊緣材料的精準去除。

       工藝特點：強調尺寸精度（邊緣輪廓誤差需控制在微米級）和表面質量（粗糙度需滿足特定要求），通常需配合在線測量系統實時監控加工結果。

       晶圓倒角機：

       加工方式：采用旋轉刀具或砂輪沿晶圓邊緣進行切削或研磨，形成預設角度的倒角面。部分設備支持弧形倒角加工，以進一步優化應力分布。

       工藝特點：關鍵參數包括倒角角度、寬度和表面粗糙度，需確保倒角面與晶圓主體平滑過渡，避免引入新的應力集中點。

       三、設備結構與控制邏輯

       晶圓磨邊機：

       結構特點：通常配備高精度主軸、線性導軌和閉環控制系統，支持多軸聯動以實現復雜邊緣輪廓加工。部分設備集成邊緣輪廓掃描儀，可實時反饋加工偏差并自動修正。

       控制邏輯：以尺寸閉環控制為核心，通過預設目標輪廓與實時測量數據的對比，動態調整加工參數。

       晶圓倒角機：

       結構特點：核心部件為倒角刀具及其驅動系統，需配備角度定位機構和深度控制系統。高端設備支持非接觸式測量（如激光測距），避免對晶圓表面造成污染。

       控制邏輯：強調角度與深度雙閉環控制，通過多傳感器協同工作確保倒角參數的穩定性。

       四、應用場景與工藝階段

       晶圓磨邊機：

       應用場景：主要用于晶圓切割后的邊緣精修，或作為晶圓減薄、背金等工藝前的預處理步驟。

       工藝階段：屬于中道工藝，對晶圓邊緣的尺寸精度要求較高，直接影響后續光刻、刻蝕等工序的良率。

       晶圓倒角機：

       應用場景：廣泛應用于封裝前處理或高可靠性器件制造，尤其適用于功率半導體、MEMS器件等對邊緣強度敏感的領域。

       工藝階段：通常位于后道工藝，通過提升晶圓邊緣的機械性能，降低封裝或使用過程中的失效風險。

       五、對晶圓性能的影響

       晶圓磨邊機：

       正面影響：優化邊緣輪廓可減少后續工藝中的邊緣效應（如光刻膠涂覆不均），提升器件的電學性能一致性。

       潛在風險：若加工參數控制不當，可能導致邊緣區域產生微裂紋或亞表面損傷，需通過后續清洗、檢測等工序進行管控。

       晶圓倒角機：

       正面影響：顯著降低晶圓邊緣的應力集中，提升抗熱震性能和機械強度，尤其適用于高溫、高壓等惡劣工況下的器件。

       潛在風險：倒角加工可能引入局部應力釋放導致的晶格畸變，需通過工藝優化（如調整倒角角度）平衡應力分布。
